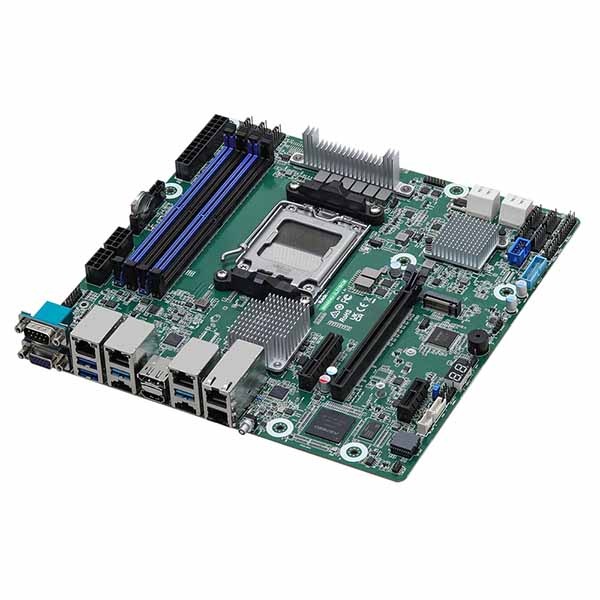

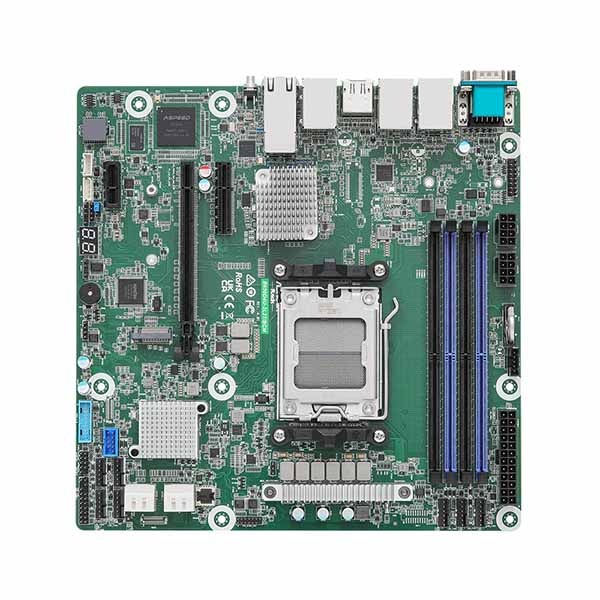

ASRock Rack B650D4U-2L2T/BCM Micro-ATX マザーボード｜B650D4U-2L2T/BCM

[特徴]
・Micro-ATX (9.6"x 9.6")
・Supports AMD EPYC 4005/4004 and AMD Ryzen 9000/8000/7000 Series Processors
・4 DIMM slots (2DPC), supports DDR5 ECC/non-ECC UDIMM
・1 PCIe5.0 x16, 1 PCIe5.0 x4, 1 PCIe4.0 x1
・Supports 1 M.2 (PCIe5.0 x4)
・2 RJ45 (10GbE) by Broadcom BCM57416
・2 RJ45 (1GbE) by Intel i210
・4 SATA 6Gb/s
・1 HDMI, 1 DisplayPort
・Remote management (IPMI)

[仕様]

マザーボード・フィジカル ステータス	フォームファクター： Micro-ATX サイズ（W×D）： 9.6" x 9.6"
プロセッサ システム	CPU： Supports AMD EPYC 4005/4004 and AMD Ryzen 9000/8000/7000 Series Processors ソケット： Single Socket AM5 (LGA 1718) 最大 CPU パワー： Up to 170W by proper cooling solution チップセット： AMD B650E
システム メモリ	容量： 4 DIMM slots (2DPC) タイプ： DDR5 288-pin ECC/non-ECC UDIMM DIMM Size Per DIMM： 48GB Max. DIMM Frequency： 5600 MHz (1DPC); 3600 MHz (2DPC) 電圧： 1.1V
拡張スロット	PCIe x 16： SLOT6: PCIe5.0 x16 [CPU] PCIe x 4： SLOT7: PCIe5.0 x4 [CPU] PCIe x 1： SLOT4: PCIe4.0 x1 [FCH]
ストレージ	SATA コントローラ： AMD B650E (4 SATA 6Gb/s): 4 SATA 7-pin M.2 slot： 1 M-key (PCIe5.0 x4), supports 2280/2242 form factor [CPU]
LAN機能	Additional GbE Controller： Broadcom BCM57416: 2 RJ45 (10GbE) Intel i210: 2 RJ45 (1GbE)
管理機能	BMC コントローラ： ASPEED AST2600 IPMI Dedicated GLAN： 1 Realtek RTL8211F for dedicated management GLAN
グラフィックス機能	コントローラ： ASPEED AST2600: 1 DB15 (VGA), 1 (15-pin) header AMD Processors with Graphics: 1 HDMI, 1 DisplayPort

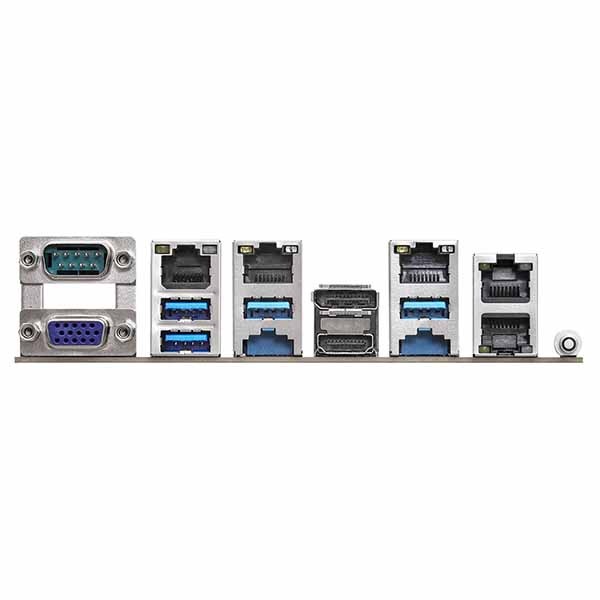

バックパネルインターフェース	Video ポート： 1 DB15 (VGA), 1 DisplayPort, 1 HDMI USB 3.0 ポート： 4 Type-A (USB3.2 Gen1) Lan ポート： 2 RJ45 (10GbE) 2 RJ45 (1GbE) 1 dedicated IPMI シリアル ポート： 1 DB9 (COM) UID Button/UID LED： 1 UID button w/ LED
内部コネクタ	Power Connector： 1 (24-pin, ATX main power), 2 (8-pin, ATX 12V) Front Lan LED Connector： 1 Auxiliary Panel Header： 1 (18-pin): chassis intrusion, system fault LED, LAN activity LED TPM Header： 1 (13-pin, SPI) IPMB Header： 1 VGA Header： 1 Buzzer： 1 Fan Header： 7 (6-pin) USB 3.2 (Gen1) Header： 1 (19-pin, 2 USB3.2 Gen1) USB 2.0 Header： 1 (9-pin, 2 USB2.0) System Panel： 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED Speaker Header： 1 BMC_SMB Header： 1 Clear CMOS： 1 Others： 1 (3-pin, 80 debug port header)
Onboard LED	Standby PWR LED： 1 (5VSB) Port 80 LED： 1 Fan Fail LED： 7 BMC heartbeat LED： 1
システムBIOS	BIOS タイプ： AMI UEFI BIOS; 256Mb (32MB) SPI Flash ROM BIOS 特長： Plug and Play, ACPI 6.4 compliance wake up events, SMBIOS 3.5
ハードウェア・モニタ	温度： CPU, DDR, MB, Card Side, Chipset, 10G LAN, M.2 slot ファン： Fan Tachometer, Multi-Speed Control, CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature) 電圧： VOLT_3VSB, VOLT_5VSB, VOLT_P0_VCORE, VOLT_P0_VSOC, VOLT _VMEM, VOLT _VMISC, VOLT_1.8V_PT21, VOLT_VSUS10, VOLT_VDD10, VOLT_V10_PHY_DIG, VOLT_VDD_1P8, VOLT_MD_VDDO, VOLT_BAT, VOLT_3V, VOLT_5V, VOLT_12V
支援されるオペレーティング•システム	オペレーティング•システム： AMD Ryzen CPU: Microsoft Windows: - Windows 10 (64 bit) - Windows 11 (64 bit) Linux: - RedHat Enterprise Linux Server 8.7 (64bit) - CentOs 8.5 ( 64 bit) - SUSE SLES 15.2 (64 bit) / 15.4 (64 bit) - UBuntu 21.04 (64 bit) / 21.10 (64 bit) / 22.04.1 (64 bit) Hypervisor: - VMWare ESXi 7.0 U3g / 8.0 AMD EPYC 4004 CPU: Microsoft Windows: - Windows Server2022 (64 bit) * Bios setting: Advanced > Chipset Configuration > Server WHQL Support setting Enable Linux: - RedHat Enterprise Linux Server 8.9 ( 64 bit) / 9.3 (64bit) / 9.4 (64bit) - SUSE SLES 15.5(64 bit) - UBuntu 20.04.6 (64 bit) / 22.04.4 (64 bit) Hypervisor: - VMWare ESXi 8.0U2b / 7.0 U3g AMD EPYC 4005 CPU: Microsoft Windows: - Windows Server2022 (64 bit) - Windows Server2025 (64 bit) * Bios setting: Advanced > Chipset Configuration > Server WHQL Support setting Enable Linux: - RedHat Enterprise Linux Server 9.4 ( 64 bit) / 10.0 (64bit) - SUSE SLES 15.6(64 bit) - UBuntu 22.04.5 (64 bit) / 24.04.2 (64 bit) * Supports UEFI BOOT only * The Linux system doesn't support Raid Mode
環境状態	温度： Operation temperature: 10°C ~ 35°C / Non operation temperature: -40°C ~ 70°C Humidity： Non operation humidity: 20% ~ 90% ( Non condensing)

JAN：4711430520964
