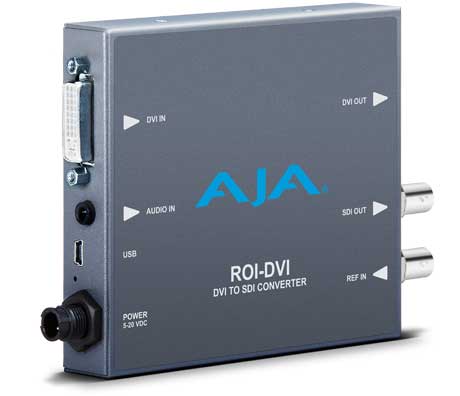

AJA DVI/HDMI から SDI への変換と ROI スケーリング｜ROI-DVI

• コンピュータ信号:
  • WUXGA (1920 × 1200) 60Hz 最大
  • VGA (640 × 480) 最小
  • 注 : フレームレートは DVI レシーバー側で最大 166Mhz までに制限されています。
• ビデオ信号:
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1080i 50, 59.94
  • (HD) 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (SD) 525i, 625i
  • (SD) 480p, 576p (DSLR カメラ)

• (HD) 1080p 50, 59.94, 60 - SMPTE 425-1 Level A Mapping structure 1 (1920 x 1080 4:2:2 10-bit YCbCr)
• (HD) 1080p 23.98, 24, 25, 29.97, 30
• (HD) 1080i 25, 29.97, 30
• (SD) 720p 50, 59.94, 60
• (SD) 625i 25
• (SD) 525i 29.97

• 1-255 (デフォルト – 8-bit)
• 16-235

Permissible リファレンスビデオ入力は下記です。

• 1080p 3 値シンク
• 1080i 3 値シンク
• 720p 3 値シンク
• PAL 625 2 値シンク
• NTSC 525 2 値シンク

• DVI-D コネクタ

• DVI
  • DVI-D ループスルーコネクター x 1
• SDI
  • 3G-SDI, SMPTE-259/292/296/424/425, BNC x 1

• ROI-DVI では HDCP 暗号化による HDMI 出力の暗号化を行いません。
• ROI-DVI は HDCP 入力を受け付けません。

• 3.5mm アナログ TRS x 1、2 チャンネル
• HDMI エンベデッドオーディオ、24-bit、8 チャンネル

• SDI エンベデッド オーディオ、24-bit、2 チャンネルまたは 8 チャンネル

• 100 - 240V、50/60Hz ユニバーサル入力
• 標準 +5 - 20V DC、最大 9W
• 電源アダプタ (付属品: DWP-U-R1)

• 動作温度 : 0℃ から 40℃ (32°F から 104°F)
• 保管温度 (電源 OFF): -40℃ から 60℃ (-40°F から 140°F)
• 相対湿度 : 0% から 90% (結露なきこと)
• 動作高度 : 3,000m 未満 (10,000ft 未満)

• USB 2.0 ケーブル（MiniConfig 用）x 1
• 電源アダプタ（DWP-U-R1）
• 保証書​
